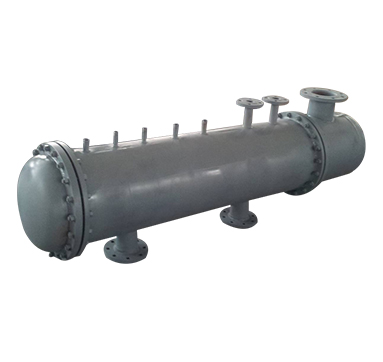

為您展示完整的管殼式換熱器示意圖，讓您清晰的了解管殼式換熱器設備的結構構造，了解具體的產品詳情。

管殼式換熱器由殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上。

進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體；另一種在管外流動，稱為殼程流體。

為提高管外流體的傳熱分系數，通常在殼體內安裝若干擋板；擋板可提高殼程流體速度，迫使流體按規定路程多次橫向通過管束，增強流體湍流程度，換熱管在管板上可按等邊三角形或正方形排列。

等邊三角形排列較緊湊，管外流體湍動程度高，傳熱分系數大；正方形排列則管外清洗方便，適用于易結垢的流體。

常見的螺旋板換熱器的管箱結構大致可以分為以下幾類：

1、型管箱該管箱是多管程換熱器的返回管箱。

2、型管箱該管箱用于單管程換熱器的進出口管箱。

3、型管箱可用于單管程和多管程，優點是便于清洗換熱器的管程；缺點是管箱蓋結構用材較多，當尺寸較大時，需要鍛件，故建議A型管箱宜用于DN≤900mm 的場合。

4、型管箱用于單管程和多管程，優點是結構簡單，便于制造；缺點是檢修和清洗管程的換熱管內時，需將管箱上的接管法蘭和設備法蘭拆開，并取下整體管箱。
